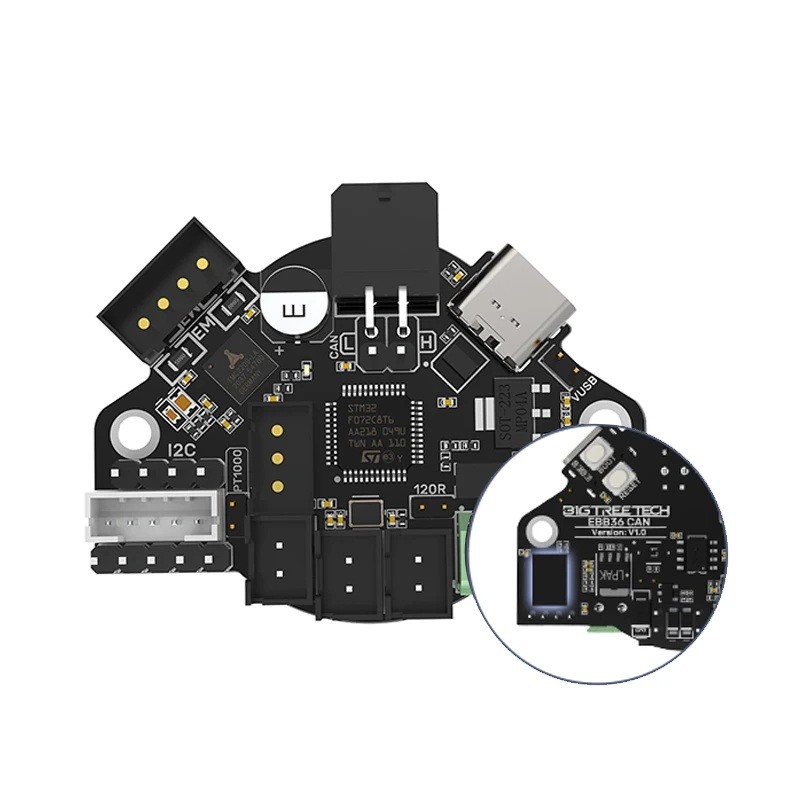

EBB 36 CAN kontrolkort til 3D-printere Understøttelse af CAN-bus Præcis kontrol af ekstruder Svingningsmåling ADXL345 Temperatursensorer
EBB 36 CAN kontrolkortet er designet til brugere, der ønsker at øge præcisionen, stabiliteten og pålideligheden af deres 3D-printer. Det fungerer som et supplement modul placeret ved ekstruderen, hvor det sikrer motorstyring, svingningsmåling og dataoverførsel via CAN-bussen. CAN-bussen er et datanetværk, der oprindeligt blev brugt i bilindustrien og muliggør stabil, hurtig og sikker kommunikation selv over længere afstande. Kortet indeholder en ADXL345 chip, der registrerer vibrationer og gør det muligt for printeren at justere bevægelsen for at reducere resonanser og forbedre overfladekvaliteten. TMC2209 kontrolmodulet muliggør stille, glidende og præcis drift af ekstruderen. Kortet understøtter PT100 og PT1000 sensorer, der muliggør meget præcise temperaturmålinger og kan tilsluttes med to- eller firelederforbindelse.
Hovedfunktioner og fordele:
-
Stabil kommunikation via CAN-bussen, der sikrer sikker og pålidelig dataoverførsel uden forstyrrelser.
-
Målechip ADXL345 der muliggør kalibrering af vibrationer og forbedring af printkvaliteten.
-
TMC2209 modul til stille og præcis styring af ekstrudermotoren.
-
Understøttelse af temperatursensorer PT100 og PT1000 med skiftbar tilslutningstype efter behov.
-
Beskyttelseselementer mod elektrostatisk udladning og overspænding der sikrer sikker drift af kortet.
-
Mulighed for at aktivere afslutningsmodstand 120R for korrekt funktion af CAN-bussen.
-
Skiftbar strømforsyning via USB eller hovedstrømindgang.
-
Tydeligt mærkede stik til motor, blæsere, sensorer, kontakter og belysning.
-
Indhold af pakken: 1x EBB 36 CAN kontrolkort.
Installationsvejledning:
Kortet fastgøres til ekstrudermotoren ved hjælp af standard skruer. Efter mekanisk fastgørelse tilsluttes CAN-bussen, strømledningen, motoren, temperatursensorerne og blæserne. Afhængigt af kabellængden aktiveres eller deaktiveres afslutningsmodstanden 120R ved hjælp af en jumper. Hvis der er behov for uafhængig strømforsyning via USB, indstilles den relevante jumperposition. ADXL345 chippen forbindes med datakablet til printerens hovedkort for at muliggøre kalibrering af vibrationer. I Klipper-systemet konfigureres derefter CAN-kommunikationen og de nødvendige parametre indstilles.
Denne version af kortet er velegnet til opgradering af ældre printere samt til nye konstruktioner. Brugeren opnår mere præcis kontrol af ekstruderen, bedre temperaturregulering og mulighed for at udnytte svingningsmåling. Kortet forenkler desuden kablingen og øger stabiliteten af hele systemet. Takket være kombinationen af kontrol, måling og beskyttelseselementer er det en pålidelig løsning til kvalitetsprint, lang levetid og sikker drift. Brugeren vil sætte pris på den nemme installation, de læselige stikmarkeringer og den høje kompatibilitet med moderne systemer. Dette er en løsning designet til dem, der ønsker at opnå højere præcision og professionelle resultater.
