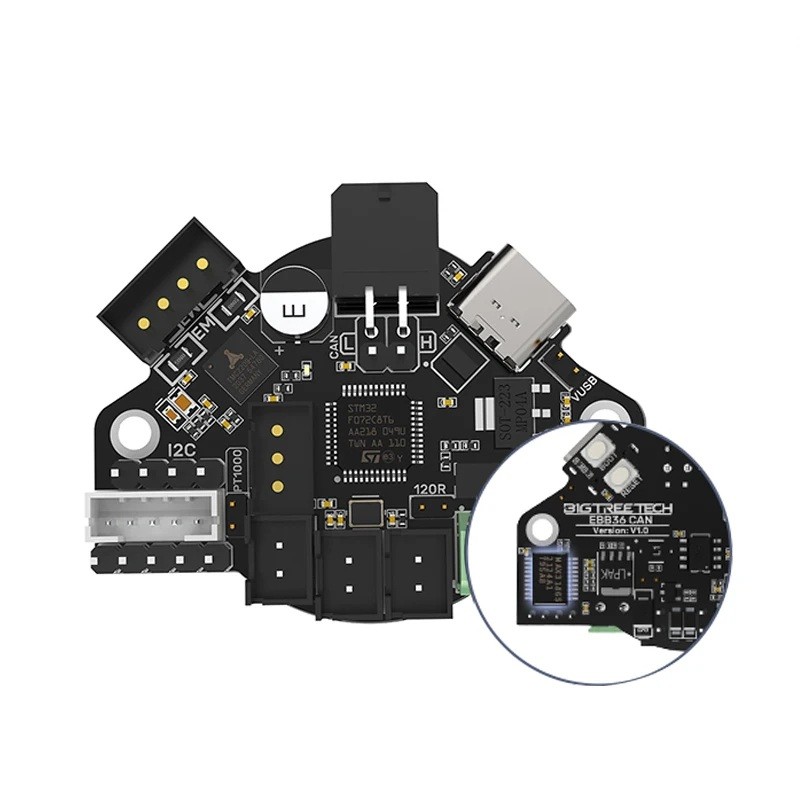

EBB 36 CAN Styreenhed med MAX31865 Konverter Understøttelse af CAN-bus Præcis styring af materielhoved Temperaturfølere PT100 PT1000
Denne version af EBB 36 CAN-pladen er udvidet med MAX31865-konverteren, som muliggør meget præcise målinger af temperaturfølere af typen PT100 og PT1000. MAX31865-konverteren omdanner modstandssignalet fra disse sensorer til en digital værdi og giver således pålidelige temperaturdata til styring af materielhovedet og andre dele af printeren. Grundlaget for pladen er CAN-bussen, som er et kommunikationssystem, der muliggør hurtig, stabil og sikker dataudveksling selv over længere afstande. Den integrerede målechip ADXL345 bruges til at overvåge vibrationer under bevægelse og hjælper med at begrænse uønskede resonanser. Til styring af materielhovedets motor anvendes TMC2209-modulet, som sikrer en stille, præcis og jævn drift. Pladen indeholder beskyttelseselementer mod elektrostatisk udladning og overspænding for at sikre lang levetid og sikker drift. Stik er mærket for nem tilslutning af motorer, blæsere, sensorer, kontakter og lyskomponenter. Det er også muligt at aktivere en afslutningsmodstand på 120R, som kan være nødvendig afhængigt af længden af CAN-busledningen. Strømforsyningen kan vælges via USB ved hjælp af en jumper, hvilket er praktisk ved indstilling eller justering af parametre.
Hovedfunktioner og fordele:
-
CAN-bus for stabil og sikker dataoverførsel med enkel kabling.
-
MAX31865-konverter til meget præcise målinger af PT100- og PT1000-sensorer.
-
ADXL345-chip til overvågning af vibrationer og deres kompensation i printprocessen.
-
TMC2209-modul til stille og præcis styring af materielhovedets motor.
-
Beskyttelseselementer mod udladning og overspænding for sikker drift.
-
Skiftbar strømforsyning via USB og mulighed for at aktivere afslutningsmodstand på 120R.
-
Overskueligt mærkede stik og nem tilslutning.
-
Indhold af pakken: 1x EBB 36 CAN styreenhed med MAX31865.
Installationsvejledning:
Pladen kan placeres på motoren, der styrer materielhovedet, ved hjælp af standard skruer. Først tilsluttes CAN-bussen, og det vælges, om afslutningsmodstanden på 120R skal aktiveres. Derefter tilsluttes strømforsyning, motor, blæsere, kontakter og temperaturfølere. MAX31865-konverteren sikrer præcise aflæsninger af PT100- og PT1000-sensorer, som tilsluttes afhængigt af typen af modstandsledning. Hvis strømforsyning via USB er nødvendig, indstilles jumpers til den relevante position. For at måle vibrationer forbindes ADXL345-chippen med datakablet til printerens hovedplade. I Klipper-systemet konfigureres CAN-kommunikationen derefter, og de relevante parametre indstilles.
Denne variant af pladen er designet til mere krævende brugere, der har brug for præcise temperaturmålinger og stabil styring af materielhovedet. MAX31865-konverteren forbedrer betydeligt kvaliteten af temperaturreguleringen, hvilket er vigtigt ved printning af materialer, der kræver præcis temperaturstabilitet. Pladen forenkler kablingen, øger systemets pålidelighed og tilbyder funktioner, som almindelige bundkort ikke tilbyder. Den er velegnet til både opgradering af ældre modeller og nye konstruktioner, hvor der kræves høj præcision og professionelle resultater. Den tilbyder nem installation, høj kompatibilitet og pålidelige tekniske løsninger til langvarig brug.
