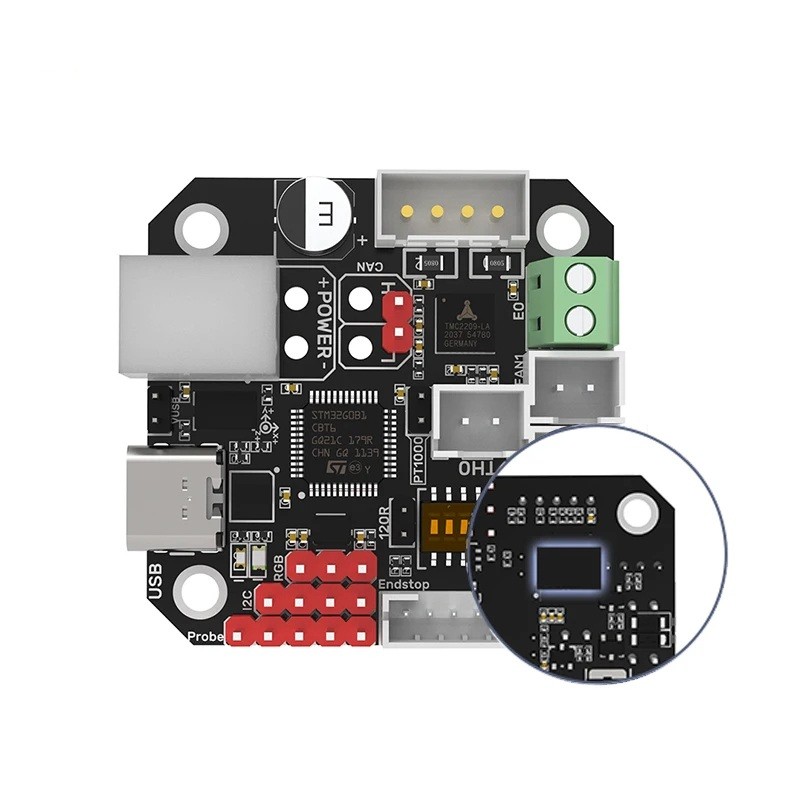

EBB 42 CAN Kontrolkort til 3D-printere Support for CAN-bussen Præcis kontrol af materielhovedet Overvågning af vibrationer ADXL345 Temperatursensorer
EBB 42 CAN kontrolkortet er designet til brugere, der har brug for stabil kontrol af materielhovedet, præcise temperaturmålinger og pålidelig dataoverførsel i 3D-printere. Kortet anvender CAN-bussen, som er et datasystem, der sikrer hurtig, sikker og robust kommunikation mellem de enkelte dele af enheden. Dette gør det muligt at reducere mængden af kabling betydeligt og opnå højere pålidelighed. På kortet findes målechippen ADXL345, som registrerer vibrationer under printerens bevægelser. Disse data muliggør kompensation for rystelser og forbedring af overfladekvaliteten på de printede modeller. Kontrolmodulet TMC2209 er designet til motoren til materielhovedet og sikrer en stille, jævn og præcis drift. Kortet understøtter meget præcise temperatursensorer PT100 og PT1000, som kan tilsluttes to- eller fireledet, hvilket vælges ved hjælp af en switch. Der er også beskyttelseselementer mod elektrostatisk udladning og overspænding, hvilket sikrer sikker og langvarig drift. Stikforbindelserne er tydeligt mærket og muliggør tilslutning af motorer, blæsere, kontakter, belysning og dataelementer. Der kan også aktiveres en afslutningsmodstand på 120R for korrekt funktion af CAN-bussen.
Hovedfunktioner og fordele:
-
CAN-bus for stabil, hurtig og sikker kommunikation med minimal kabling.
-
ADXL345 chip til overvågning af vibrationer og mulighed for kompensation af disse.
-
TMC2209 modul til præcis kontrol af materielhovedets motor.
-
Understøttelse af PT100 og PT1000 sensorer med valg af tilslutningstype.
-
Beskyttelseselementer mod udladning og overspænding for sikker drift og lang levetid.
-
Afslutningsmodstand 120R styret af en jumper.
-
Skiftbar strømforsyning via USB til indstilling.
-
Indhold af pakken: 1x EBB 42 CAN kontrolkort.
Installationsvejledning:
Kortet fastgøres til motoren til materielhovedet ved hjælp af standard skruer. Efter mekanisk fastgørelse tilsluttes CAN-bussen, og der vælges, om afslutningsmodstanden på 120R skal aktiveres afhængigt af kabellængden. Derefter tilsluttes strømforsyning, motor, blæsere, temperatursensorer og kontakter. Hvis der er behov for uafhængig strømforsyning via USB, indstilles den relevante jumperposition. Målechippen ADXL345 forbindes til printerens hovedkort for kalibrering af vibrationer. I Klipper-systemet konfigureres derefter CAN-kommunikationen, og parametrene indstilles i henhold til den anvendte motor og printer.
Denne version af kortet giver brugerne en stabil, præcis og moderne løsning til kontrol af materielhovedet og relaterede funktioner. Den muliggør reduktion af kabling, øget stabilitet i dataoverførsel og opnåelse af mere præcis kontrol over hele printprocessen. Takket være målingen af vibrationer er det muligt at opnå bedre overflader og højere præcision. Dette er en pålidelig teknisk løsning, der er velegnet til både modernisering og nye konstruktioner af 3D-printere. Brugeren vil sætte pris på de overskuelige stikforbindelser, den enkle installation og den brede kompatibilitet med moderne systemer baseret på CAN-bussen.
