Modstandsplade flyde sensor til brændstofniveau 0–190 Ω længde 550 mm 22" målesonde IP67 til kontrol af brændstof- og væskeniveauer i tanke

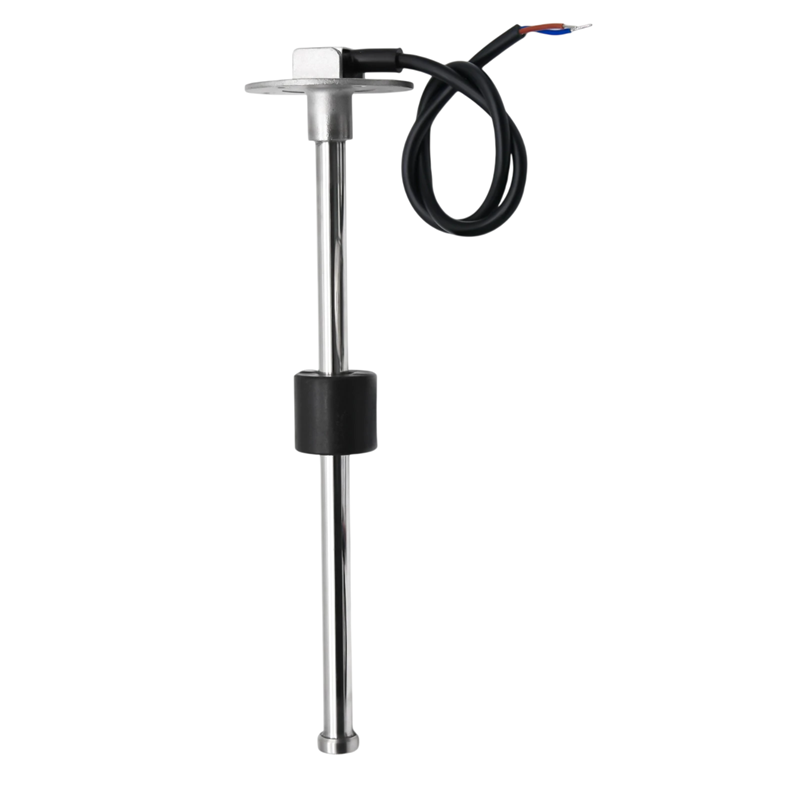

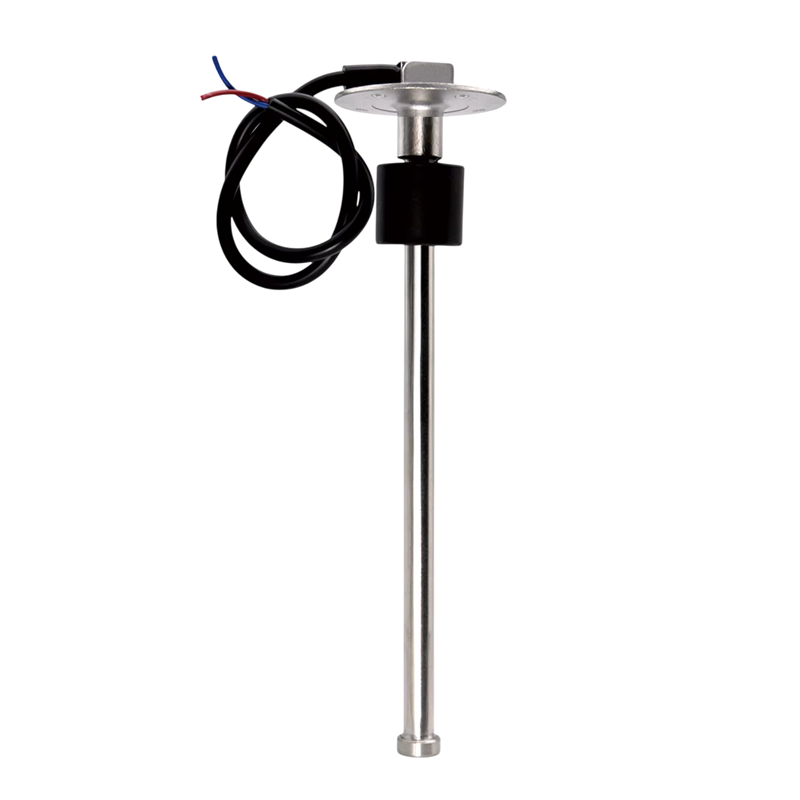

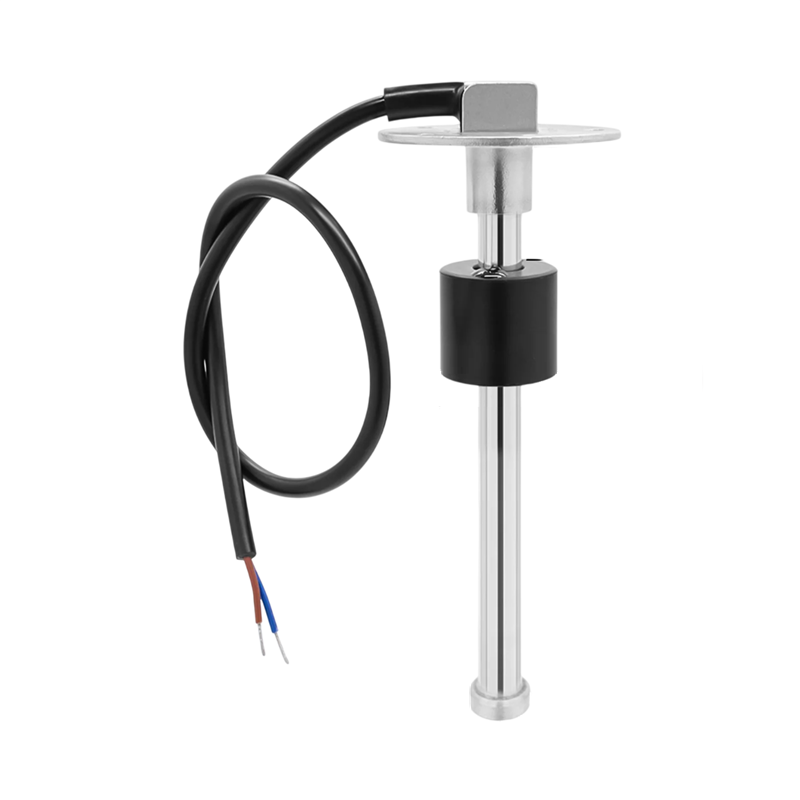

Denne brændstofniveau sensor bruges til at måle mængden af væske inde i tanken ved hjælp af en flydemechanisme. Flyderens bevægelse omdannes til et elektrisk modstandssignal i intervallet 0–190 Ω, som almindeligvis anvendes i brændstofniveauindikatorer i forskellige transport- og tekniske applikationer.
Måleroden har en længde på 550 mm (22"), hvilket svarer til den anbefalede højde for tanken på cirka 560 til 575 mm. Takket være denne længde er sensoren velegnet til større tanke, der anvendes f.eks. i lastbiler, både eller andre tekniske enheder designet til opbevaring af brændstof, olie eller andre væsker.
Sensorn er designet til at fungere med en strømforsyning på 9–32 V DC og den maksimale driftsstrøm når op på ≤60 mA. Disse parametre muliggør integration i almindelige elektriske systemer, der anvendes i transportteknik eller industrielle anlæg.
Enheden er konstrueret til drift under forskellige temperaturforhold. Drifts temperaturen ligger i intervallet -30 til +75 °C, mens opbevaringstemperaturen kan være fra -40 til +85 °C. Sensorens konstruktion er samtidig beskyttet med en beskyttelsesgrad på IP67, som giver beskyttelse mod støv og samtidig modstand mod kortvarig nedsænkning i vand.

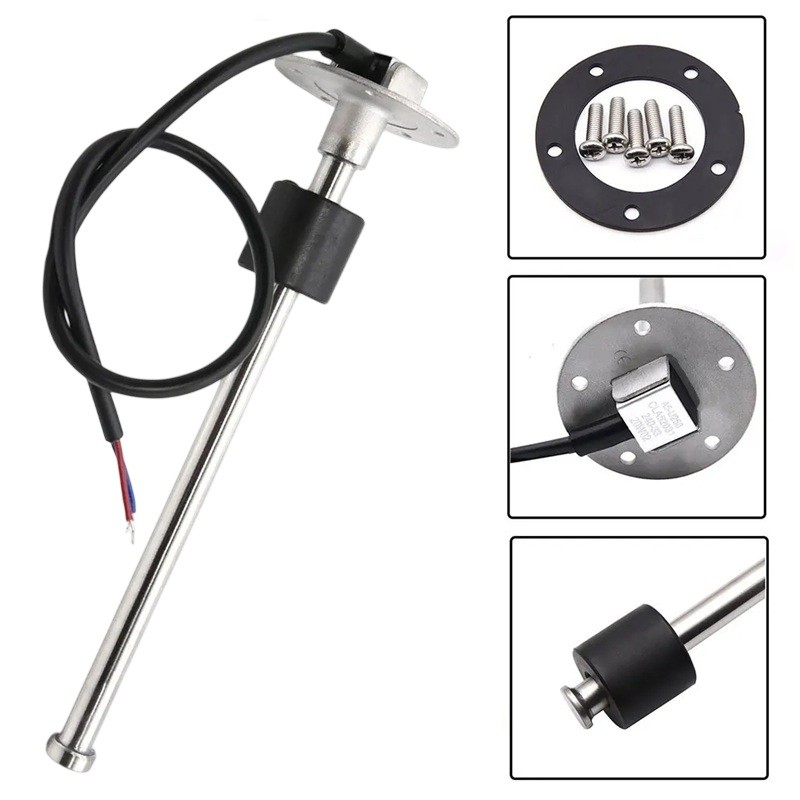

Monteringen foregår ved hjælp af en rund flange med fem monteringshuller. Installation udføres med de medfølgende M5 skruer og en pakning med en tykkelse på 2 mm, som hjælper med at sikre en tæt forbindelse mellem sensoren og tanken.
Måleopløsningen på 21 mm gør det muligt at overvåge ændringer i væskeniveauet i tanken og giver en indikation af den aktuelle mængde brændstof eller anden væske.
Hovedfunktioner
- Sensorens modstandsområde: 0–190 Ω
- Sensorens længde: 550 mm (22")
- Drifts spænding: 9–32 V DC
- Beskyttelsesgrad: IP67
- Måleopløsning: 21 mm
- Anbefalet tankstørrelse: 560–575 mm
- Driftsstrøm: ≤60 mA
- Driftstemperatur: -30 til +75 °C
- Opbevaringstemperatur: -40 til +85 °C
- Monteringsflange: 5 huller
- Monteringsskruer: 5× M5
- Pakning med en tykkelse på 2 mm
- Velegnet til brændstof-, olie- og væsketanke
- Anvendelse f.eks. i både, lastbiler og tekniske systemer

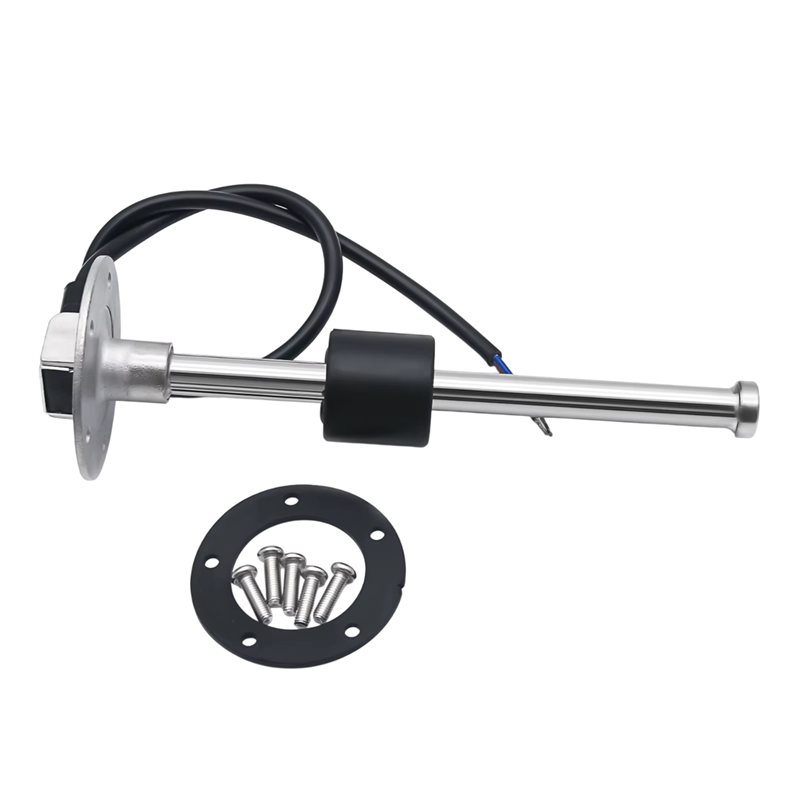

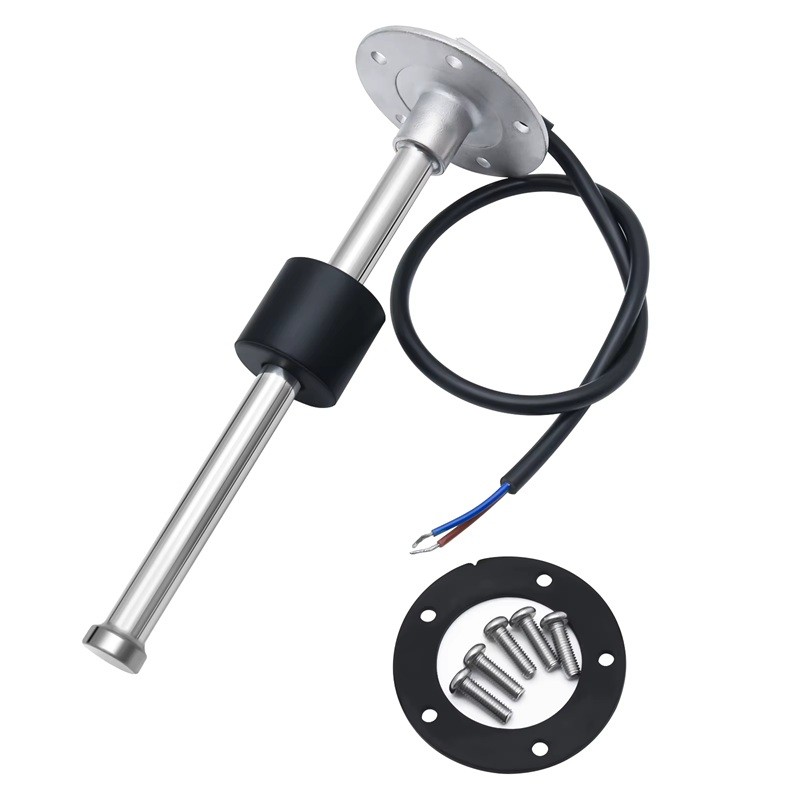

Indhold af pakken
- Brændstofniveau sensor
- Pakning
- 5× monteringsskruer
Sensorn er designet til at overvåge væskeniveauet i tanke ved hjælp af et flydesystem og et modstandssignal, der er kompatibelt med almindelige måleinstrumenter. Takket være længden på 550 mm er den velegnet til højere tanke. Konstruktionen med monteringsflange muliggør fast montering ved hjælp af fem skruer, og pakken indeholder også en pakning til at tætne forbindelsen. Beskyttelsesgraden IP67 muliggør brug af sensoren selv i miljøer med høj luftfugtighed eller støv.
