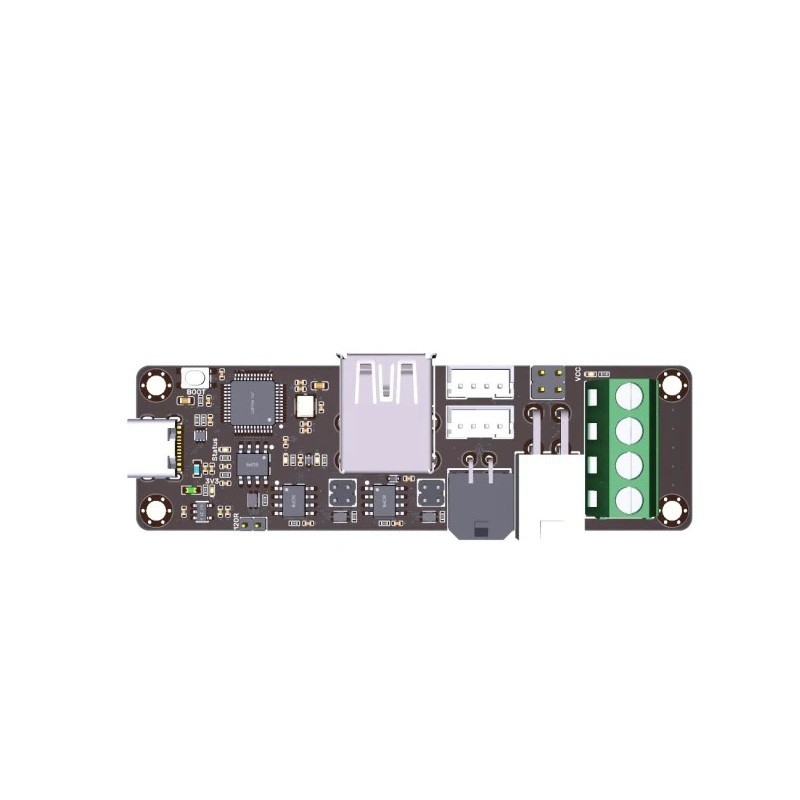

U2C V2.1 Adapter med tre CAN-udgange til konvertering af USB til CAN-bus
U2C V2.1 fungerer som en konverter mellem USB-porten og den industrielle CAN-bus, hvilket betydeligt forenkler tilslutningen af moderne 3D-printere med Klipper-firmware. CAN-bussen (Controller Area Network) er et kommunikationssystem, der anvendes i industrien, som muliggør lang dataoverførsel, høj modstandsdygtighed over for interferens, lav forsinkelse og tilslutning af flere enheder til én linje. U2C V2.1 kan udvide denne funktionalitet til almindelige hjemmeprintere og dermed muliggøre en mere stabil drift, mere præcis kontrol og renere kabelføring.
Denne version er udstyret med tre separate CAN-udgange, der letter parallel tilslutning af flere moduler, såsom EBB36 CAN- eller EBB42 CAN-kort, samt andre udvidelsesk komponenter. Adapteren indeholder beskyttelse mod elektrostatisk udladning (ESD), så der ikke opstår skader på USB-porten eller de tilsluttede enheder. Overfladebehandlingen ENIG sikrer lang levetid, høj ledningsevne og pålidelig modstandsdygtighed over for oxidation.
U2C V2.1 arbejder inden for spændingsområdet 12–24 V, og dens stik er overskueligt placeret: USB-C-port, indgang CAN-IN, tre udgange CAN-OUT, indikationspunkter, strømterminaler og beskyttelseskredsløb. Adapteren kan også bruges til opdatering af enhedens firmware og understøtter konfiguration i Klipper-systemet. Den er ideel til tilslutning af Raspberry Pi, Octopus PRO kontrolkort og ekstruder CAN-moduler — resultatet er en betydeligt enklere og mere professionelt udført kabelføring af hele printeren.
Installation
1) Tilslut adapteren til Raspberry Pi via USB-C.
2) Tilslut strømforsyningen 12–24 V i henhold til polariteten angivet på terminalerne.
3) Tilslut hovedstammen af CAN-bussen til indgangen CAN-IN.
4) Tilslut modulerne (f.eks. EBB36 eller EBB42) til de tre CAN-OUT-udgange.
5) Kontroller fastgørelsen af ledningerne og den korrekte retning af kablerne.
6) Indstil CAN-enhedsidentifikation i Klipper og afslut konfigurationen.
Forklaring af forkortelser
CAN – datakommunikationsbus med høj modstandsdygtighed og lav forsinkelse.
USB-C – universel port til strømforsyning og dataoverførsel.
ESD – beskyttelse mod elektrostatisk udladning.
ENIG – forgyldt overfladebehandling af printplader for højere præcision og levetid.
Kompatibilitet
Kompatibel med EBB36 CAN, EBB42 CAN, Octopus PRO, hovedkort med CAN-bus understøttelse, Raspberry Pi og andre moduler, der bruger CAN-kommunikation i Klipper. Flere enheder kan tilsluttes samtidig.
Indhold af pakken
1× U2C V2.1 adapter (3 CAN-udgange)
U2C V2.1 er et pålideligt og effektivt element, der væsentligt forbedrer stabiliteten og enkelheden i tilslutningen af moderne 3D-printere.
