Vandtæt farvet LCD-display Konektor SM 6pin Kabel 1800 mm Kommunikation UART og USB Lysforbindelse Sort Til elcykel og elektrisk scooter
Du har allerede den maksimale tilgængelige mængde i kurven.

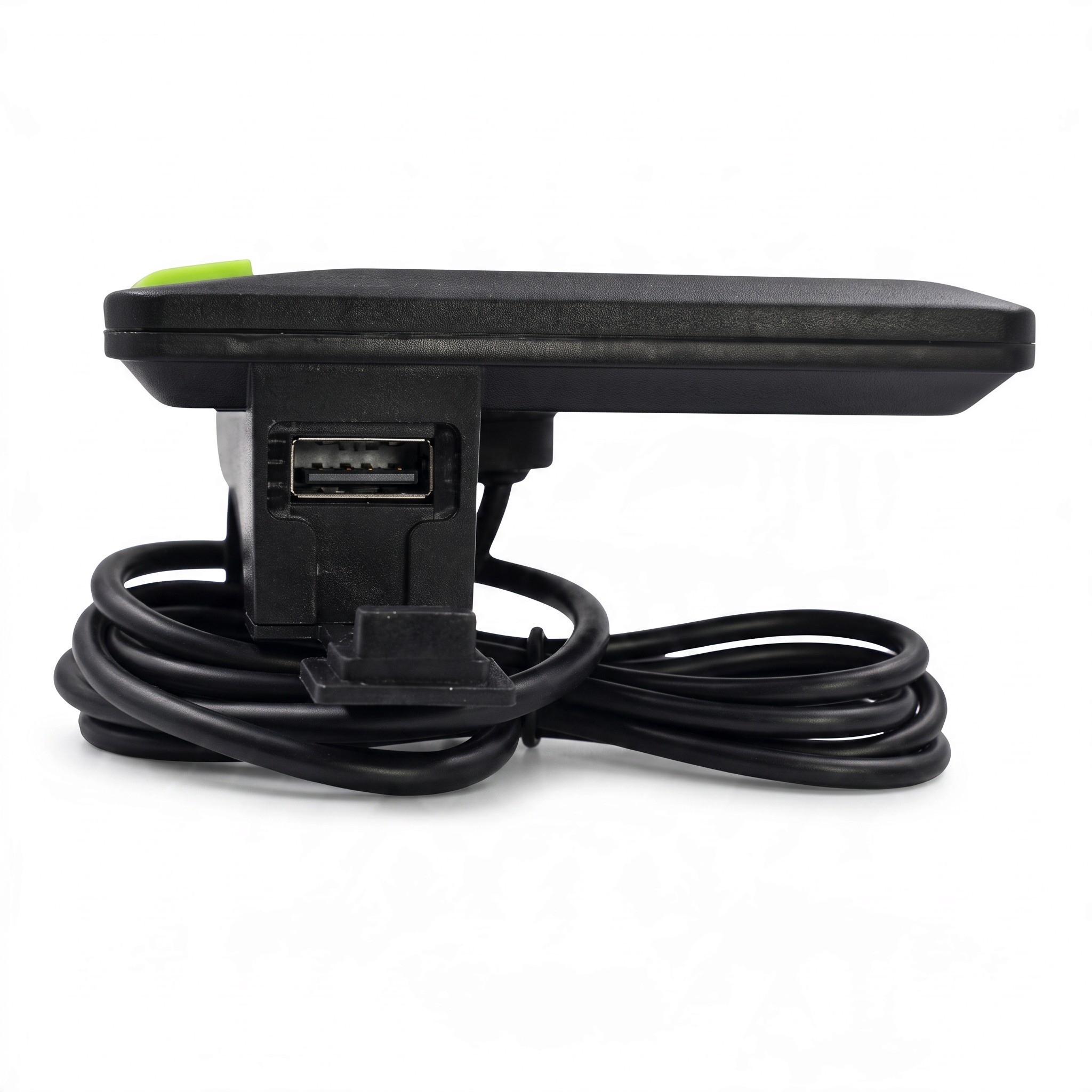

Dette vandtætte farvede LCD-display er designet til elcykler, elektriske scootere og ombygning af klassiske cykler til elektrisk drift. Det kommunikerer med controlleren via UART-interface og tilbyder også USB-forbindelse. Det tilsluttes el-installationen ved hjælp af en seks-pins SM 6pin-konnektor, hvor den sjette pin bruges til lysforbindelse. På det overskuelige display vises den aktuelle hastighed i km/t, batteriets opladningsstatus, spænding, assistanceniveau og det samlede antal kørte kilometer. Displayet leveres med et kabel, så det kan placeres på styret, og ledningerne kan føres til controlleren.

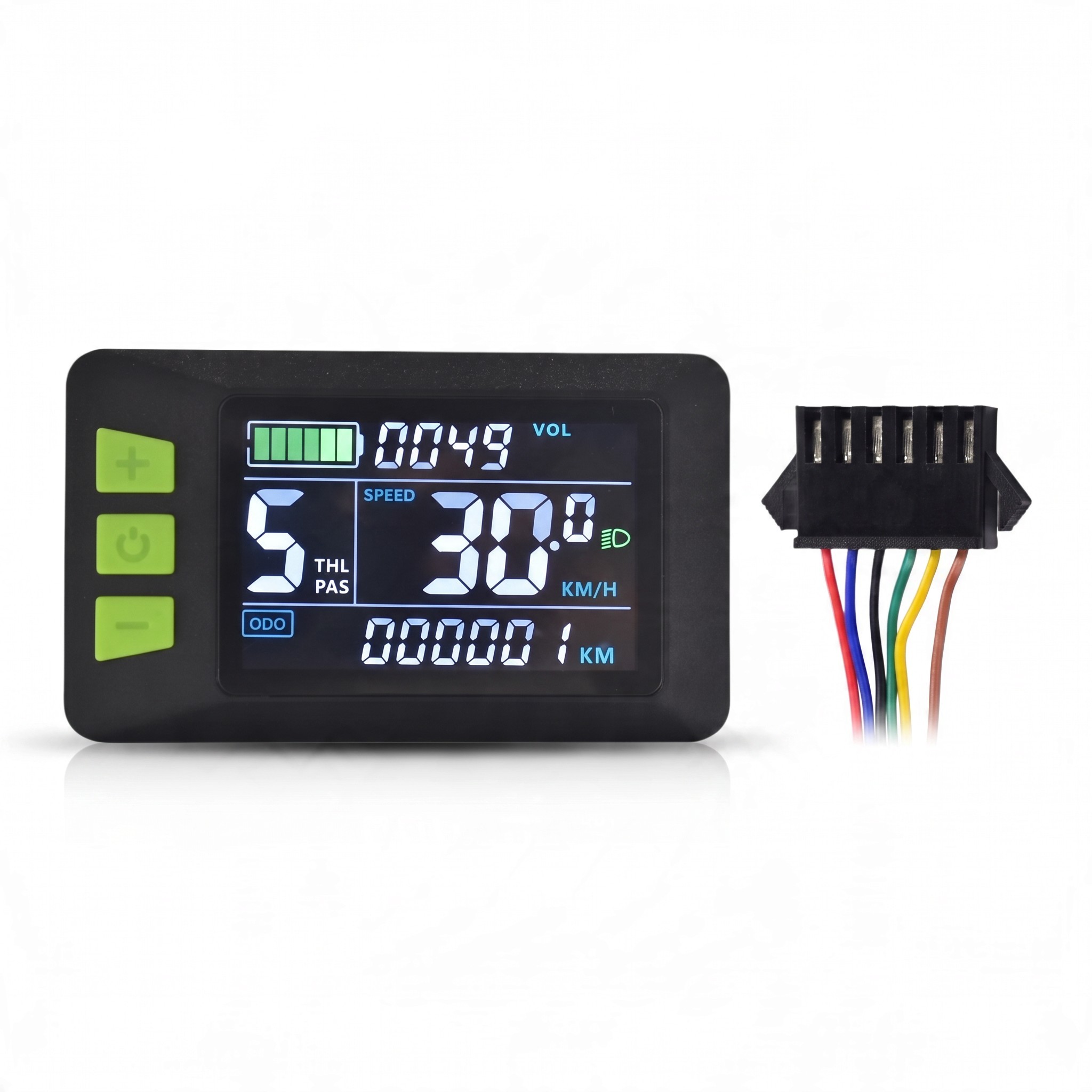

- Farvet LCD-display – skærmen viser den aktuelle hastighed i km/t med decimaler, grafisk indikator for batteriets opladning, spænding (VOL), samlet tilbagelagt afstand (ODO) og symbol for tændt lys. De enkelte data er opdelt i overskuelige sektioner, så du nemt kan orientere dig i dem, selv under et kort blik mens du kører.
- Assistance niveau – i venstre del af skærmen vises det aktuelle assistance niveau med store tal markeret med PAS og THL, så du har drivindstillingen konstant i syne.

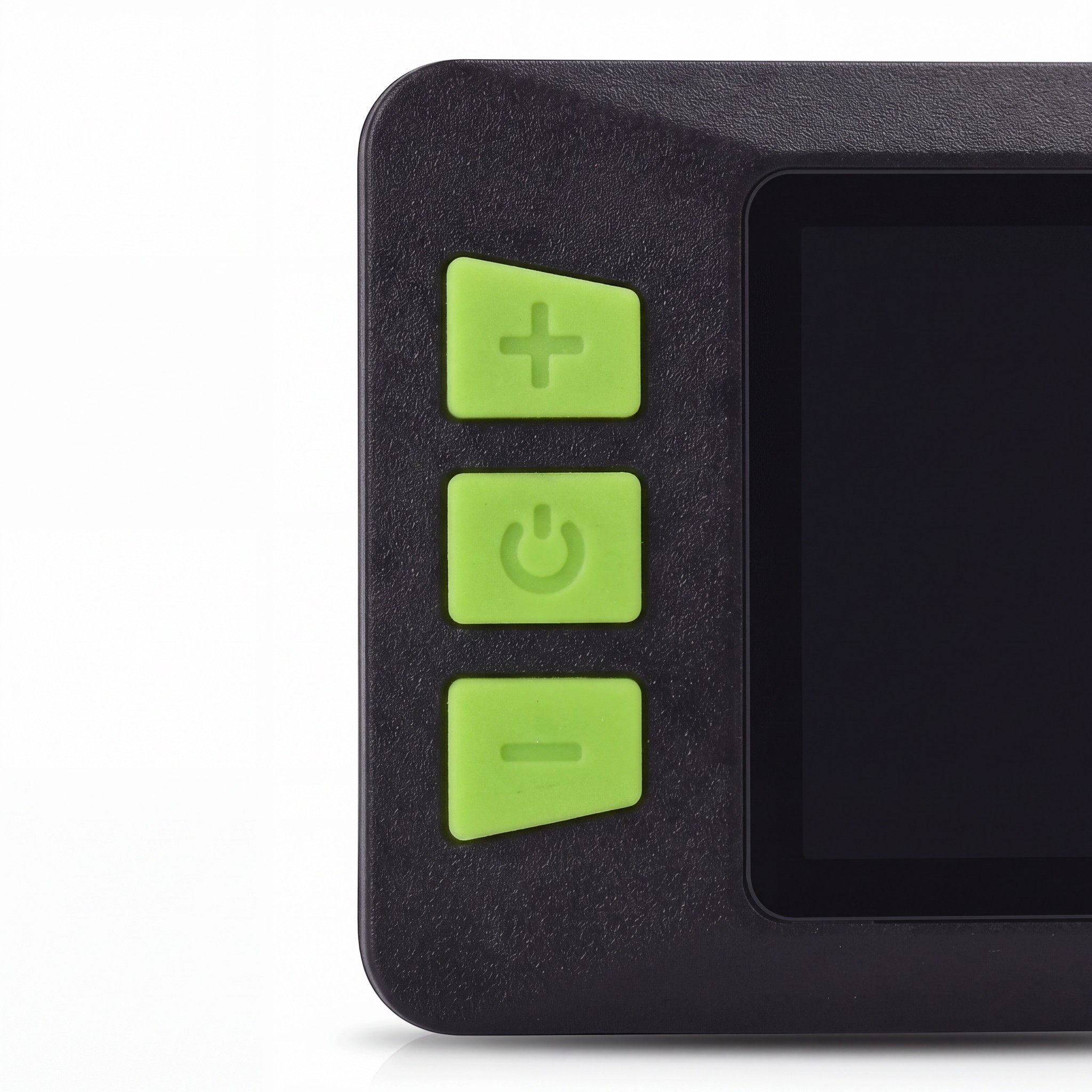

- Tre betjeningsknapper – knapperne plus, minus og tænd/sluk-knappen er placeret til venstre for skærmen. De er farvemæssigt adskilt fra displayets krop, og hver har et symbol for sin funktion.
- UART kommunikation – dataudvekslingen med controlleren foregår over separate linjer TX og RX. Displayet kan således modtage data fra controlleren og samtidig sende indstillinger valgt med knapperne til den.
- SM 6pin-konnektor – SM-konnektoren har pin-forbindelser: 1 rød (D+), 2 blå (K), 3 sort (GND), 4 grøn (RX), 5 gul (TX) og 6 lys. Kontroller kompatibiliteten med dit cykels eller scooters kabler i henhold til denne beskrivelse, før du tilslutter.
- Kabel længde – kablet fra displayet måler 1800 mm, og ved enden er de enkelte ledninger ført ud til konnektoren med en længde på 30 mm. Denne længde gør det lettere at føre kablet fra styret til controlleren.
- Lysforbindelse – den sjette pin i konnektoren er reserveret til belysning. Tænding af lys indikerer displayet med et symbol på skærmen, så du har overblik over dets status.
- Kabel med ledninger – de enkelte ledninger er farvemæssigt adskilt efter deres funktion, hvilket gør det lettere at kontrollere forbindelsen under installationen samt ved eventuelle reparationer af kablerne.
- Farveudførelse – det sorte displayhus suppleres af grønne betjeningsknapper, der ved første øjekast er adskilt fra skærmen.
Indhold af pakken:
- 1x vandtæt LCD-display med kabel og SM 6pin-konnektor
Displayet er velegnet til ejere af elcykler og elektriske scootere, der har brug for en ny eller erstatnings indikator for kørselsdata med SM-konnektor. Det finder også anvendelse ved ombygning af cyklen til elcykel, hvor det fungerer som det primære informations- og betjeningselement i hele systemet. Før installationen skal du sikre dig, at din controller understøtter UART kommunikation, og at tilslutningen af dens konnektor svarer til den angivne beskrivelse af pins. Displayet placeres på styret, og kablet på 1800 mm føres til controlleren, hvor det tilsluttes med SM 6pin-konnektoren inklusive ledningen til lys. Takket være det vandtætte design af displayet kan det bruges selv i varierende vejrforhold.
