Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 1
-30 %
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 1
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 2
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 3
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 4
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 5
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner 6

Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner

Måling af SWR, impedans, S11/S21 og Smith-diagrammet for antenner og kabler. Bærbar enhed med TDR-funktion, USB-C, microSD-slot og SMA kalibreringssæt. Fuld beskrivelse
På lager
Fragt 12 kr.
30 dages returret
Vejledende pris 1.358 kr.
950 kr.
Du sparer: 408 kr.
Sikkert køb Sikkert køb
Over 1.000.000 leverede forsendelser
Sælgere på vores platform har allerede leveret over en million forsendelser.
30 dages returret uden begrundelse
Er varen ikke som forventet? Intet problem – du kan returnere den til sælgeren inden for 30 dage uden at angive nogen grund.
Vi garanterer sikker handel
Du løber ingen risiko ved at handle hos os. Ved manglende levering eller bortkomst refunderer vi straks dine penge.
Kundetilfredshed er vores højeste prioritet
Vi gør altid vores bedste for at sikre kundetilfredshed.
Over 5 år på markedet
Vores kunder har kunnet stole på os i over 5 år.
Meget lav reklamationsrate på produkter
Mindre end 1 % af varerne bliver reklameret.
Vi reducerer vores CO₂-aftryk
Med din ordre bidrager du til at plante træer som kompensation for CO₂-udledning (vi støtter træplantning).
Oversigt
Vektorisk net antenneanalysator VNA 10 kHz–1,5 GHz, 2,8" touchskærm, 650 mAh batteri, ABS kabinet, sort, antennetuner

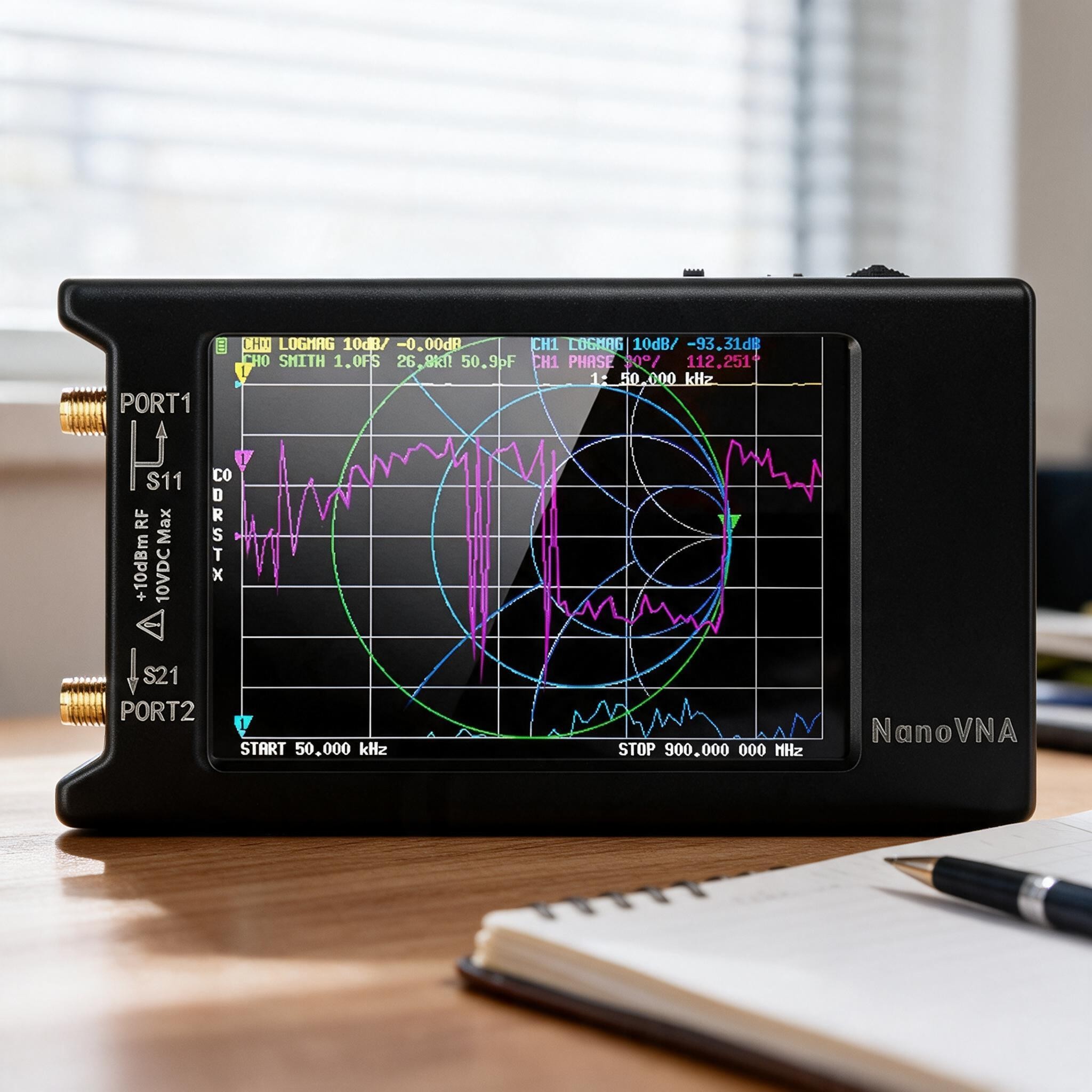

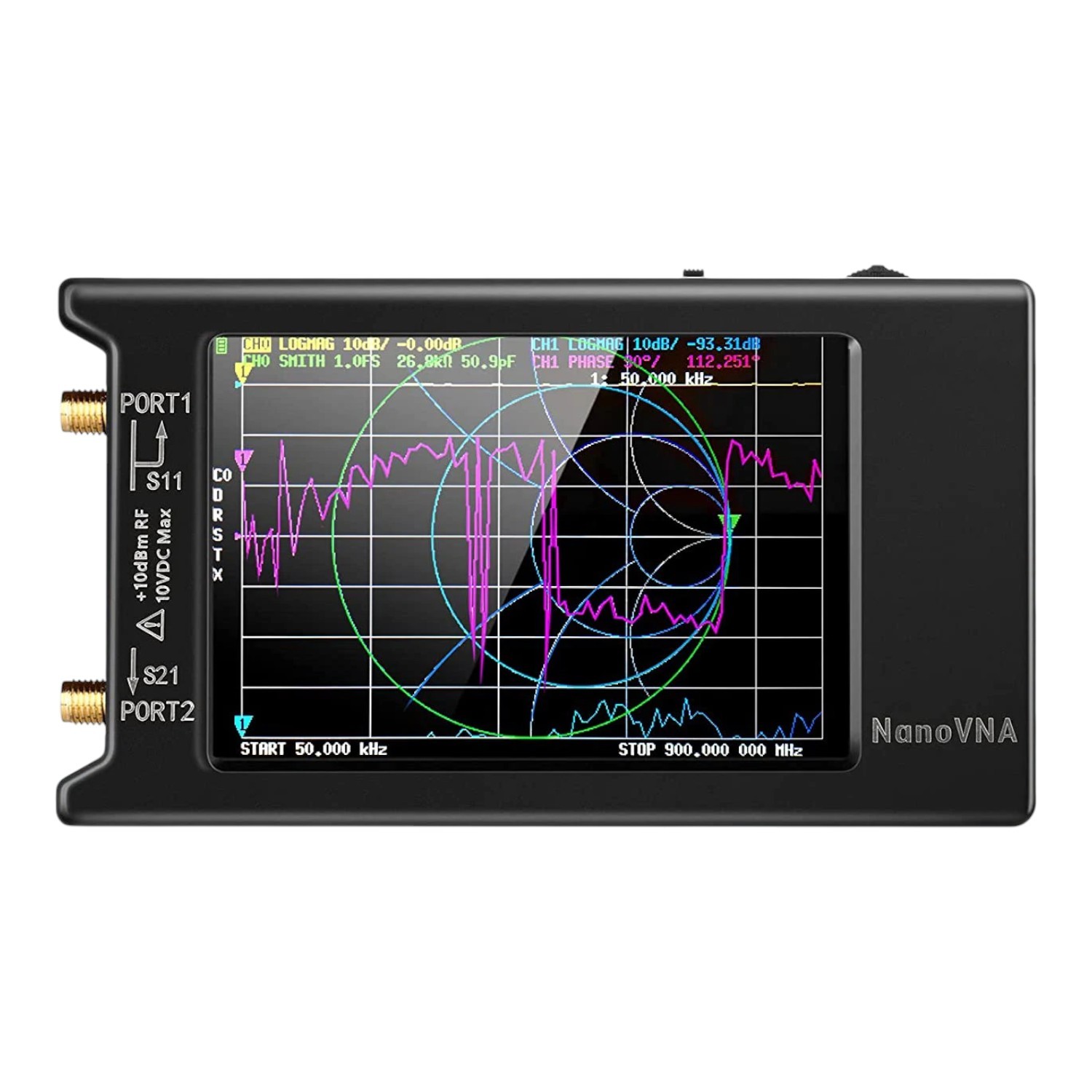

Vektorisk net antenneanalysator VNA dækker frekvensområdet 10 kHz–1,5 GHz. Den bruges til at måle antenner, koaksiale kabler, filtre og andre højfrekvente kredsløb. Enheden måler S-parametre, stående bølger (PSV/SWR), impedans, fase og forsinkelse, og resultaterne vises også i Smith-diagrammet. Analyse i tidsdomænet (TDR) gør det muligt at overvåge egenskaberne af ledninger og finde steder med manglende tilpasning eller fejl i kabel. Analysatoren betjenes via touchskærm eller multifunktionskontakt og tilsluttes en computer eller telefon via USB-C. Takket være det indbyggede batteri kan der også måles i felten, for eksempel ved justering af antenner og indstilling af antennetuneren direkte på installationsstedet.

  • Frekvensområde: 10 kHz – 1,5 GHz
  • Måledynamik: 70 dB i båndet 50 kHz – 300 MHz, lavere i højere bånd
  • RF-udgang: -13 dBm (maksimalt -9 dBm)
  • Frekvensnøjagtighed: < 0,5 ppm
  • PSV port: < 1,1
  • Målede størrelser: S-parametre (S11, S21), PSV, impedans, fase, forsinkelse, Smith-diagram og analyse i tidsdomænet TDR
  • Skærm: 2,8" touch TFT-skærm med opløsning 320 × 240 px
  • Betjening: berøring eller multifunktionskontakt (venstre / OK / højre)
  • Kalibreringspunkter: 101, scanningspunkter: 101
  • Visning: 4 spor, 4 mærker, 5 hukommelsespositioner til gemte indstillinger
  • Grænseflade: USB type C, CDC kommunikationsmode (seriel), tilslutning til PC og de fleste Android-telefoner (understøtter ikke iPhone)
  • Opbevaring: microSD-kortslot op til 32 GB til lagring af måledata
  • Strømforsyning: USB 5 V / 120 mA, indbygget 650 mAh batteri, maksimal opladningsstrøm 0,8 A
  • Visning af batteristatus på skærmen
  • Stik: 2× SMA (PORT1 – S11, PORT2 – S21), maksimal indgang +10 dBm RF / 10 V DC
  • Kabinet: sort, lavet af ABS-plast
  • Dimensioner af printkort: 54 × 85,5 × 11 mm (uden stik og kontakter)
  • Anvendelse: MF, KV (kortbølge), VKV og UKV antenner, baluner, kabler, duplexere og filtre, måling af indsætningsdæmpning og isolering af porte

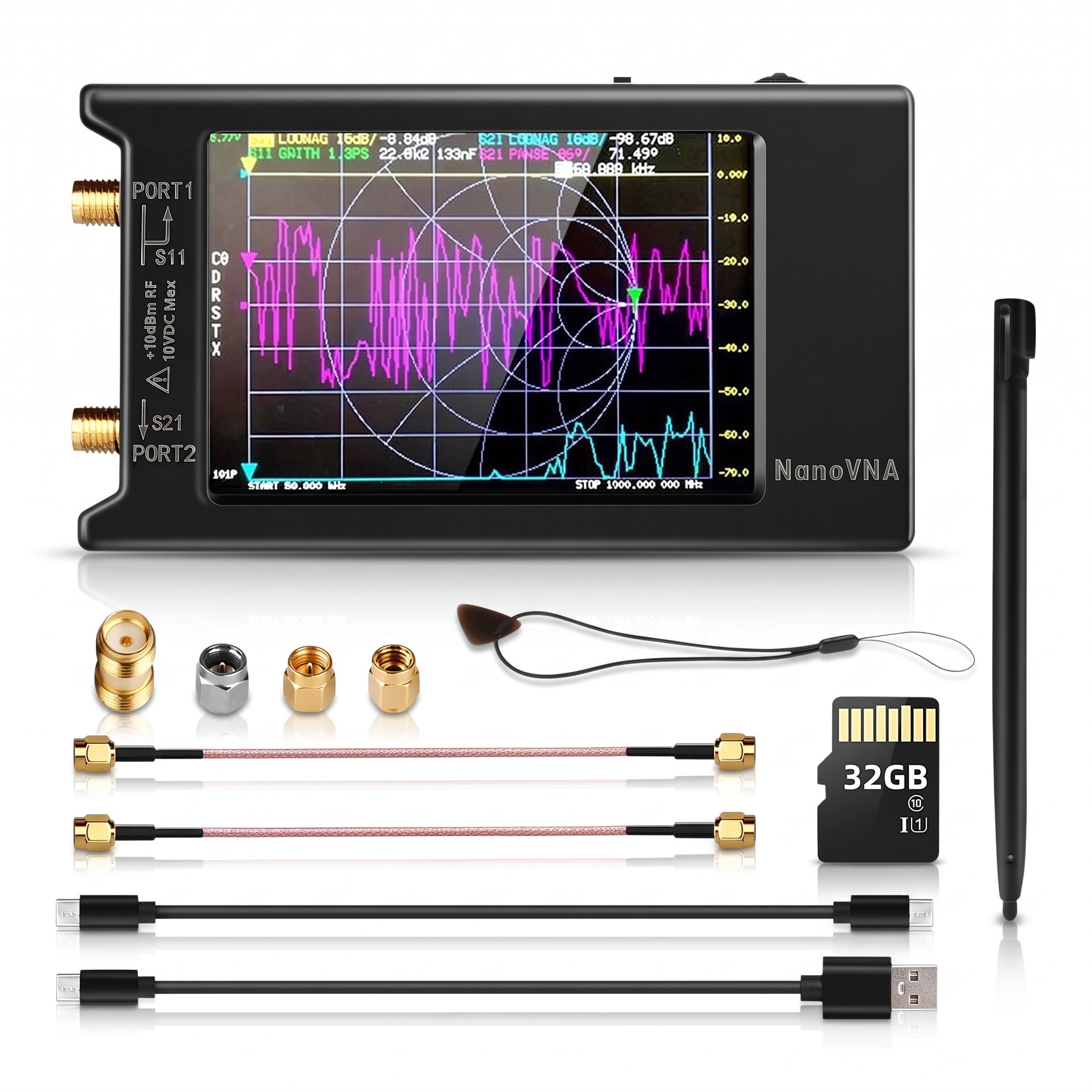

  • Pakkens indhold: 1× analysator med 2,8" touchskærm og 650 mAh batteri, 2× SMA kabel RG174 20 cm (han-han), 2× SMA stik (hun-hun), 1× kalibreringssæt SMA SHORT, 1× kalibreringssæt SMA OPEN, 1× kalibreringssæt SMA LOAD, 1× datakabel USB Type-C, 1× kabel USB-C – USB-C, 1× touchpen

Analysatoren er beregnet til radioamatører, serviceteknikere og interesserede i højfrekvent elektronik, der har brug for at måle antenner i MF, KV, VKV og UKV bånd. Den muliggør kontrol af PSV og impedanstilpasning. Den måler også indsætningsdæmpning af filtre og isolering af porte i to- og trebånds duplexere. Kompakte dimensioner og indbygget batteri gør det nemt at måle direkte ved antennen uden ekstern strømforsyning. Måledata kan gemmes på microSD-kort eller overføres til en computer via USB-C-grænsefladen. Kalibreringssættene SHORT, OPEN og LOAD er inkluderet i pakken, så kalibreringen kan udføres uden yderligere tilbehør.
